拖拉机变速器实训台,农业机械教学设备

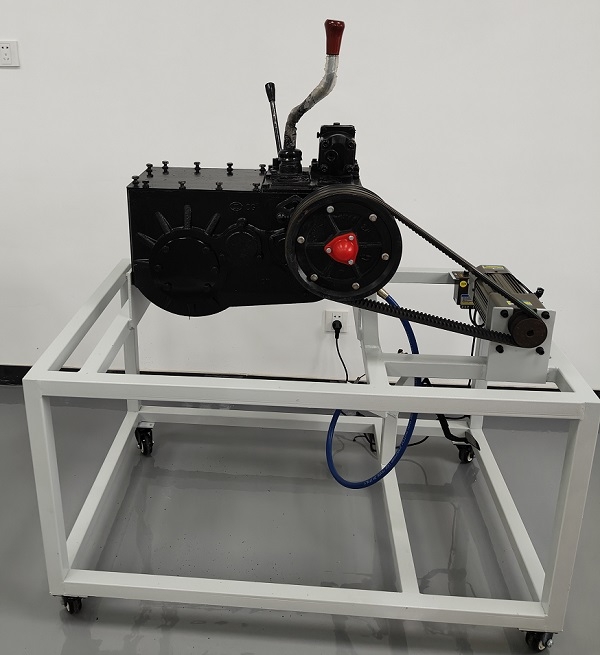

拖拉机变速器实训台
一、功能特点
1.
拖拉机变速器实训台采用翻新 250 拖拉机手动变速器与离合器进行剖面处理,各部件齐全,剖面位置合理,可全面展示内部结构和部件的运动情况,适合于 拖拉机手动变速器原理和机械机构的教学。
2.拖拉机变速器实训台对变速器各机械剖面采用不同颜色的油漆进行喷涂。
3.拖拉机变速器实训台由单相减速电动机带动减速机,减速机带动变速器输入轴运转,真实演示不同档位下机械运动的传递过程。
4.实训台驱动部分加装安全防护罩。
5.移动台架采用了高强度的钢结构焊接,表面经喷涂工艺处理。移动台架底部带有自锁脚轮,可移动式,方便教学。

二、技术规格
外形尺寸:1400×600×800mm(长×宽×高)
动力电源:单相
单相减速电动机:
电 压:AC 220V
功 率:250KW
转 速:15转/分
工作温度:-40℃~+50℃
颜色:白
钢管:40*40*3mm
移动脚轮:100*50mm

三、基本配置(每台)
序号名 称规格型号单位数量
1手动变速器总成附件齐全
解剖处理
1
2变速器档位总成
1
3单相减速电动机功率250W,转速15转/分1
4驱动机构(带安全防护罩)
1
5漏电保护开关DZ47LE-321
6移动台架(带自锁脚轮装置)1400×600×470mm(长×宽×高)1
7离合器装置
1
