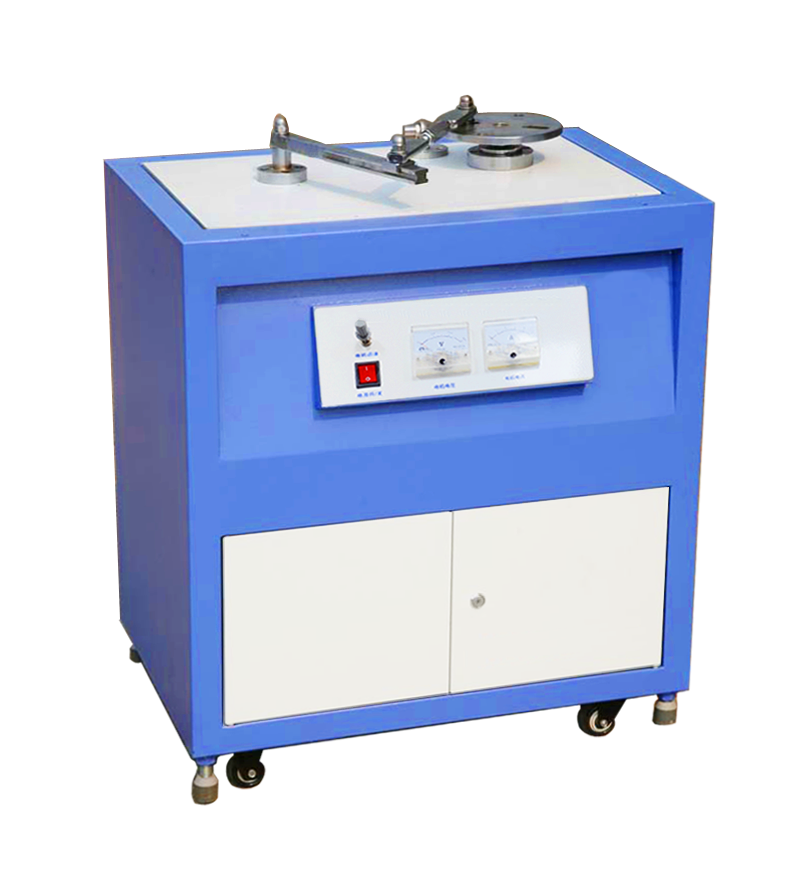

DB-JMH02 曲柄摇杆机构计算机设计仿真测试综合实验台

曲柄摇杆机构计算机设计仿真测试综合实验台用于典型的平面连杆机构的设计和综合性实验，是构建机械原理实验室的重要设备之一。

实验项目内容：
1. 改变机构构件的杆长和位置，进行摇杆运动规律的实测与仿真，了解速度波动的影响和机构的急回特性。
2. 进行机架振动的实测与仿真，了解激振力对机架振动的影响。
3. 通过多媒体软件进行曲柄摇杆机构的设计和连杆曲线的设计。
主要配置及技术参数：
◎曲柄长         40-60mm；     ◎ 连杆长         280-320mm；
◎滑块行程     0-160mm；       ◎ 摇杆长度     200-260mm；
◎光栅角位移传感器 2个    5V/1000P／转；
◎振动传感器 1个     横向灵敏度比≤5%；
◎电荷放大器 1个     精度≤2%（160Hz）；
◎带减速器的直流电机   功率90W   调速范围：0～200r/min；
◎外形尺寸 680×480×720 mm；
◎ 质量 70 kg。
