DBLY-93 水幕水雾消防灭火系统

(参考图)

一、水幕灭火系统
水幕系统，也称水幕灭火系统，是由水幕喷头、雨淋报警阀组、供水与配水管道、控制阀及水流报警装置等组成的主要起阻火、冷却、隔离作用的自动喷水灭火系统。按水幕功能分为防火分隔水幕和防护冷却水幕两种。
水幕系统的工作原理与雨淋喷水系统基本相同。所不同的是水幕系统喷出的水为水帘状，而雨淋系统喷出的水为开花射流。由于水幕喷头将水喷洒成水帘状，所以说水幕系统不是直接用来灭火的，其作用是冷却简易防火分隔物（如防火卷帘、防火幕），提高其耐火性能，或者形成防火水帘阻止火焰穿过开口部位，防止火势蔓延。
水幕系统主要用于需要进行水幕保护或防火隔断的部位，如设置在企业中的各防火区或设备之间，阻止火势蔓延扩大，阻隔火灾事故产生的辐射热，对泄漏的易燃、易爆、有害气体和液体起疏导和稀释作用。
水幕系统不具备直接灭火的能力，是用于档烟阻火和冷却隔离的防火系统。防火分隔水幕系统利用密集喷洒形成的水墙或多层水帘，封堵防火分区处的孔洞，阻挡火灾和烟气的蔓延。防护冷却水幕系统则利用喷水在物体表面形成的水膜，控制防火分区处分隔物的温度，使分隔物的完整性和隔热性免遭火灾破坏。
二、水喷雾灭火系统
1、水喷雾灭火系统的作用。

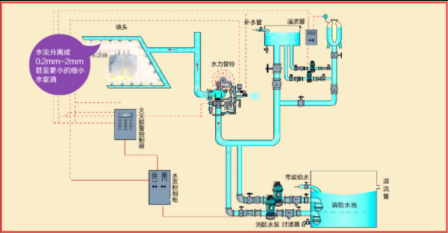

水喷雾灭火系统是利用水雾喷头在较高的水压力作用下，将水流分离成0.2mm~2mm甚至更小的细小水雾滴，喷向保护对象，由于雾滴受热后很容易变成蒸汽，因此，水喷雾灭火系统的灭火机理主要是通过表面冷却、窒息、稀释、冲击乳化和覆盖等作用。
在实际应用中，水喷雾的灭火作用往往是几种作用的综合结果，对某些特定部位，可能是其中一两个要素起主要作用，而其他灭火作用是辅助的。水喷雾灭火系统的防护目的有灭火和防护冷却两种。
2、水喷雾灭火系统的组成及工作原理。

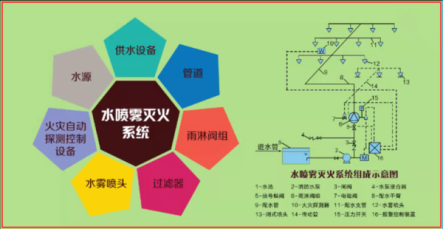

水喷雾灭火系统是由水源、供水设备、管道、雨淋阀组、过滤器、水雾喷头和火灾自动探测控制设备等组成，如图所示。系统的自动开启雨淋阀装置，可采用带火灾探测器的电动控制装置和带闭式喷头的传动管装置。
该系统在组成上与雨淋系统的区别主要在于喷头的结构和性能不同，而工作原理与雨淋系统基本相同。它是利用水雾喷头在较高的水压力作用下，将水流分离成细小水雾滴，喷向保护对象实现灭火和防护冷却作用的。
三、雨淋阀

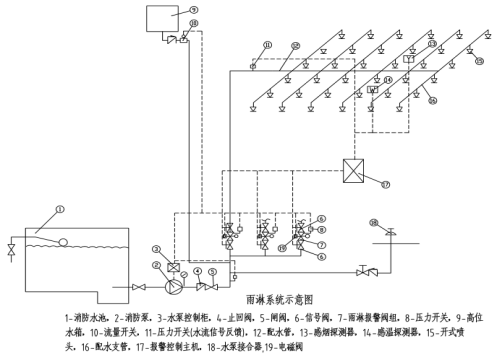

雨淋报警系统是由雨淋报警阀、探测控制系统、洒水喷头及必要的控制阀、管件、接管和压力表等组成的灭火系统。雨淋报警阀安装的环境温度不应低于4℃。
控制管路上的电磁阀和手动控制阀关闭时，通过压力补偿器保持雨淋阀隔膜室(控制腔)内的水压压力，能使雨淋阀保持伺服状态。当电磁阀接到命令打开或手动控制阀打开时，隔膜室(控制腔)则通过泄压的方式使雨淋阀打开，水流进入系统侧，进行喷水灭火或由干式系统转为湿式系统。广泛应用于雨淋系统、预作用系统、水幕/水雾系统以及泡沫系统，也可作为干式室内消火栓系统的控制阀。

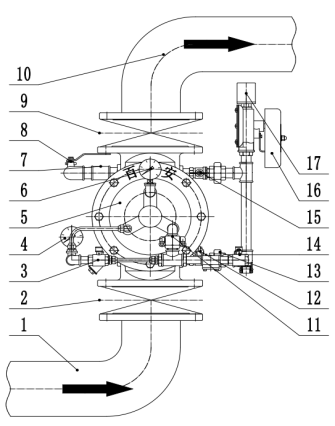

四、产品构造：

1.供水侧；2.消防信号蝶阀（常开）；3.复位球阀（常闭）；4.供水侧压力表；5.阀组；6.系统侧压力表；7.自动排水阀；8.放水球阀（常闭）；9.消防信号蝶阀（常开）；10.系统侧；11.防复位阀；12.警铃试验球阀（常闭）；13.消防电磁阀；14.紧急手动球阀（常闭）；15.报警控制球阀（常开）；16.水力警铃；17.压力开关

五、产品性能参数：

规格型号	ZSFM100	ZSFM150	ZSFM200	ZSFM250	ZSFM150（G）
额定工作压力（MPa)	1.2
密封试验（MPa)	2.4
强度试验（MPa)	4.8
供水压力范围（MPa)	0.14～1.2
报警口压力（MPa)	≥0.05
执行标准	GB5135.5-2011

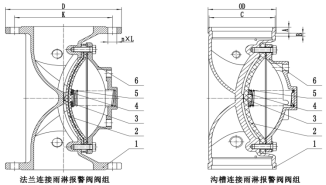

六、阀组结构和连接尺寸：

一）结构：

1.阀体；2.隔膜垫；3.阀座；4.弹簧挡圈；5.弹簧；6.阀盖
二）法兰连接寸：

规格型号	公称通径DN	D（mm)	K（mm)	n×L（mm)
ZSFM100	100	Φ220	Φ180	8-Φ18
ZSFM150	150	Φ285	Φ240	8-Φ22
ZSFM200	200	Φ340	Φ295	12-Φ22
ZSFM250	250	Φ400	Φ355	12-Φ26

三）沟槽连接尺寸：

规格型号	公称通径DN	OD（mm)	C（mm)	A（mm)	B（mm)
ZSFM150（G）	150	Φ165.1	Φ160.8	15.88	9.53

七、雨淋报警阀的两种性能特点：
1．在系统侧管网上装开式喷头，一旦打开雨淋报警阀则整个保护区的喷头都同时喷水，所以它能扑灭迅速蔓延、燃烧猛烈的有易燃易爆物场所发生的火灾，一台雨淋阀只能保护一个防火分区。
2．用不同的控制探测系统打开雨淋阀，即构成湿式控制系统、手动控制系统或电控制系统，它们都控制雨淋阀控制腔内的压力，因而能控制雨淋阀的开闭。雨淋阀也可以和泡沫系统组合成泡沫雨淋系统，用于扑救爆炸性燃烧危险的液体火灾。

八、安装
1．该雨淋报警阀一般为垂直安装，雨淋报警阀的四周应留有足够的维修空间，安装高度宜为1.2m。
2．水力警铃的安装高度不应大于2m。进水管为?″镀锌管，其长度不应大于20m。出水管为1″镀锌管，出水口为警铃排水管的最高点，单独接到无压力排水沟处。这样才能尽可能将警铃中的水排出，畅通无阻。
3．各控制阀的出水口应通过适当口径的镀锌管连接到适当的排水管道上。
4．雨淋报警阀的进出口应安装信号隔离阀，建议使用本公司生产的信号蝶阀。这样在维修保养、调试雨淋报警阀时更方便。
5．电磁阀应通过输出模块连接到控制柜上，当发生火灾时，驱动该电磁阀的电信号应一直保持，直到火灾停止该信号才能停止。该信号为直流24V。（本雨淋阀设有防复位装置，电磁阀24v电信号意外断开雨淋阀不会自动关闭，请放心使用。）
6．根据《自动喷水灭火系统设计规范》的要求，雨淋系统防护区的水流探测报警装置应采用压力开关，不应采用水流指示器。
九、调试：
进水端隔离蝶阀（2）应处于关闭位置。报警控制球阀(14)处于常开位置→球阀（3，8，12，14）应处于常闭位置→关闭出水端隔离蝶阀（9）→开启供水阀门→开启复位球阀（3）→慢慢打开进水端隔离蝶阀（2），对雨淋报警阀冲水→打开放水球阀（7）→缓慢打开紧急手动控制球阀（14）→完全排出控制腔、阀体内部空气→关闭紧急手动控制球阀(14)使雨淋报警阀关闭→关闭复位球阀(3)→此时雨淋报警阀就处于伺服状态。
1、测试警铃：
关闭报警控制球阀（15）→开启测试警铃球阀(12)→水力警铃启动报警→关闭测试警铃球阀(12) →开启报警控制球阀（15）→测试警铃完成。
2、通过电信号测试启动：
雨淋阀处于伺服状态下给电磁阀（13）接通24V电信号→电磁阀自动开启→雨淋报警阀处于工作状态（网管充水、水力警铃工作、压力开关动作）→断开电磁阀24V电信号→开启复位球阀（3）→雨淋报警阀处于关闭状态→开启放水球阀（7）→排完雨淋阀上腔的余水→关闭放水球阀（7）→雨淋阀回到伺服状态。
3、泄水处理：
泄水由自动排水阀实现，它是常开的，但在雨淋阀开启时，压力高于0．14MPa时，它将关闭，当雨淋报警阀发生泄漏时，由于压力低，泄水阀不会关闭，水将从泄水阀中滴漏出去，从而防止水进入系统侧。从自动排水阀是否有漏水可以确定雨淋阀的隔膜主密封是否良好，如有漏水应立即对雨淋阀进行维修。
4、启动方式：
开启雨淋报警阀有三种方式：
1）正常情况下阀门通过电信号启动：各类型探测器探测到火灾后，传递信号给控制器，并由控制器发出电信号，打开电磁阀(13)使控制腔泄压，由此打开雨淋阀。火灾停止后由控制器停止电信号，然后通过打开复位球阀(3)关闭雨淋阀。
2）也可以通过安装湿式引导管和快速反应喷头实现对雨淋阀的开启：闭式喷头玻璃球破裂，从而引起控制腔的泄压，使雨淋报警阀开启，故可以作为湿式控制系统。
3）一旦有紧急情况，火灾报警系统未能探测到火灾时，可以通过打开紧急手动控制球阀(14)，使雨淋阀的控制腔泄压，从而打开雨淋阀。
5、报警：
雨淋报警阀开启后，水力警铃开始报警，同时压力开关动作，传递信号给水泵控制柜和报警主机，从而启动水泵或声光报警器。
6、复位：
关闭消防电磁阀(13)及手动紧急控制球阀(14)，打开复位球阀（3）雨淋阀很快就复位。然后将各阀门置于伺服工作状态位置。
7、须知
1）雨淋报警阀装置应每月巡检、动作一次，每年拆下检修一次，冲洗管道，清除水垢、杂质，检查各运动件、密封件的性能。各橡胶件如有蠕化、压痕变形、老化发硬、粘贴、磨损等现象，应即时予以更换。
2）雨淋报警阀装置组件安装时，必须在阀体的进出法兰上抬起、放下受力，严禁在其他位置或零件上搬动，以免造成不应有的损害。
3）雨淋报警阀装置在特殊环境（如腐蚀严重）、防爆场合使用，用户需说明使用环境情况。
