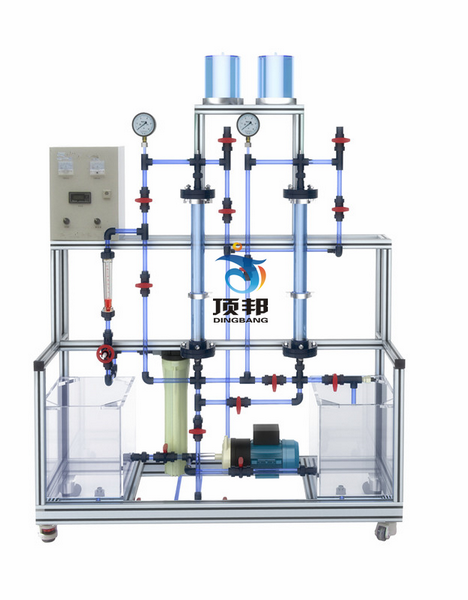

DB-ZY406 离子交换实验装置

技术指标	说明
装置功能	1、了解离子交换进行水处理的流程； 2、装置采用串联复合床，可以实现交换产水、反洗、再生、正洗等操作； 3、管路内实验介质流动状态全程清晰可视。 4、学会用电导仪分析纯水的方法。
主要配置	阴、阳交换柱、耐酸碱泵、离子交换树脂、液体转子流量计、原水箱、淡水槽、再生液投配装置、防腐工程塑料透明管道阀门、电导率仪、高品质铝合金型材框架
公用设施	水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。实验物料：自来水
技术参数	1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：15A。 2、不锈钢增压驱动泵：扬程12m，功率260W。 3、交换柱：离子交换柱由有机玻璃制成：尺寸Φ40×700mm，配离子交换树脂。 4、水箱：约60L。 5、过滤器：10英寸粗滤器，内装5μm微孔膜折叠滤芯，数量1个 6、转子流量计：4~40L/h，水 7、压力就地显示：防震指针式压力表，量程0～0.25MPa。 8、电导仪：0～2000μs/cm，在线检测纯水电导率。 9、管路：透明，壁厚≥2.5mm，透明可视材质。 10、仪表柜：测控、电器设备在实验架上。 11、正泰电器：接触器、开关、漏电保护空气开关。 12、外形尺寸：1400×550×1800mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 13、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
测控组成	变量	检测机构	显示机构	执行机构
	电导率	电导传感器	电导率显示仪	无
	流量	转子流量计	转子流量计	手动阀控
	压力	指针式压力表	压力表就地显示	无
