DB-980 电气装配实训台

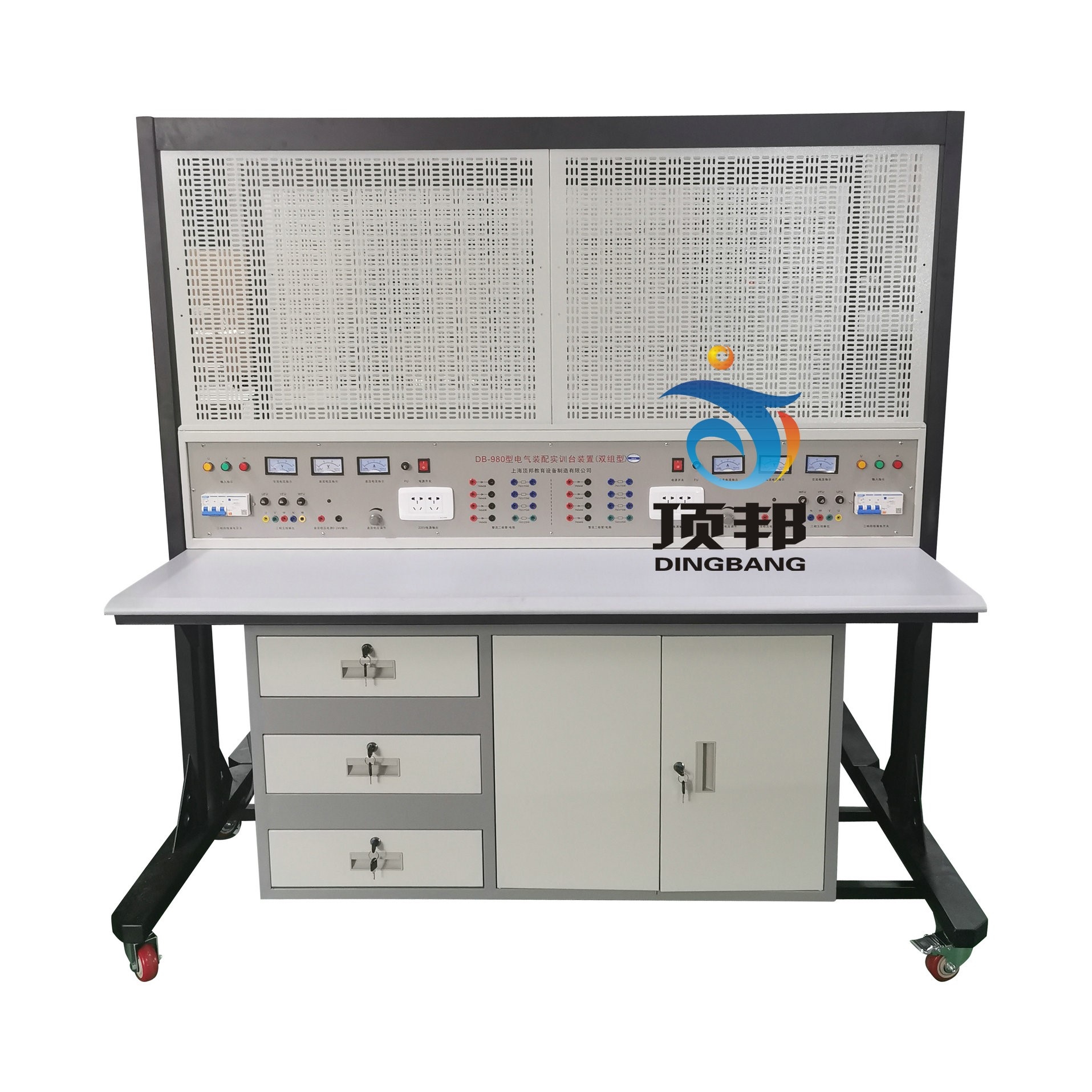

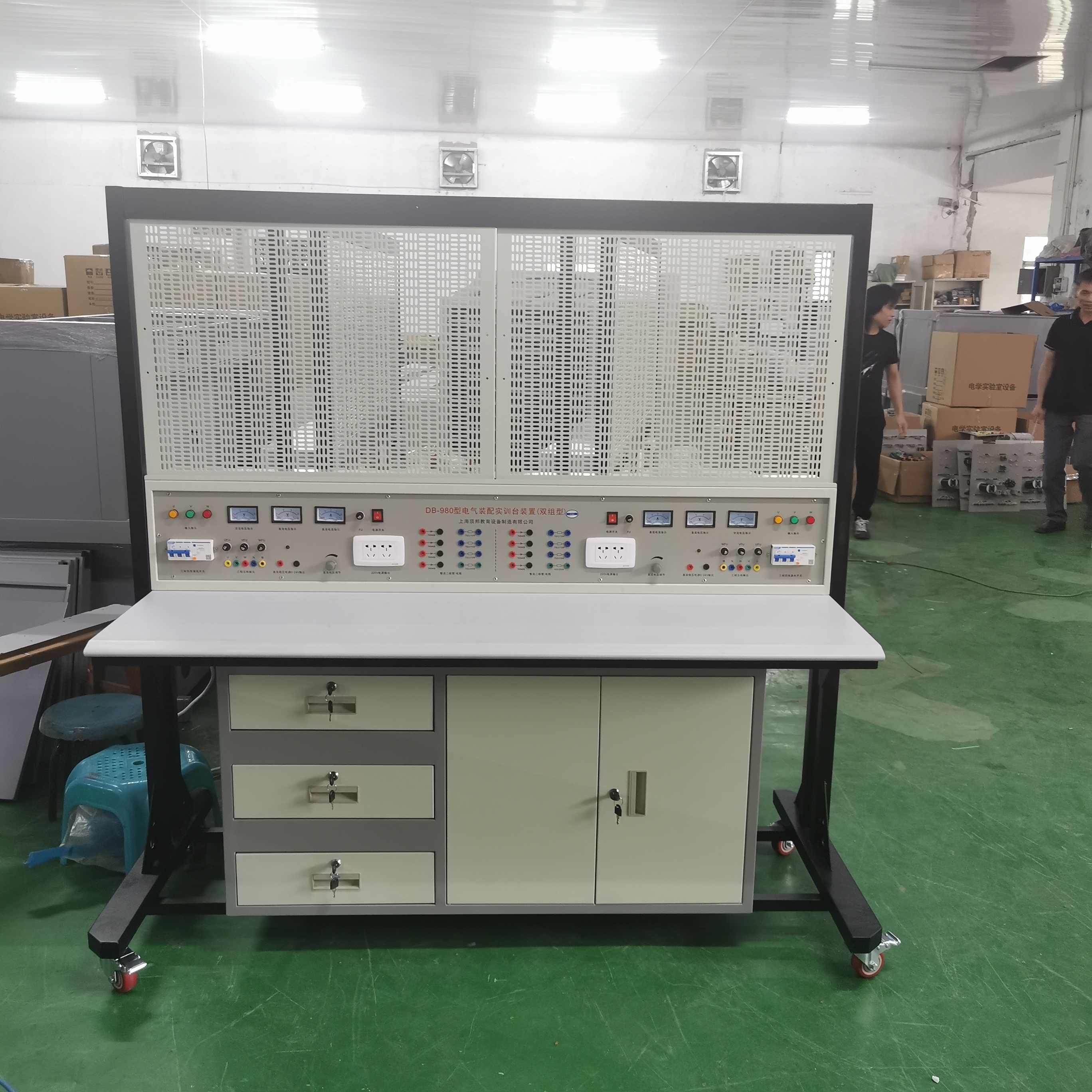

(参考图)

一、概述
DB-980 电气装配实训台由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，电气装配实训台适用范围广，可完成的教学内容和实训项目多。电气装配实训台使用完毕的元件、器件和部件，从实训台上拆下，集中保管，损坏和丢失少。一个实训场所，可以完成几个专业教学和实训，经济适用。电气装配实训台配备漏电保护、过载和电路保护，保障人身安全和设备使用安全。灵活、可靠、安全、经济适用，电气装配实训装置的特点。对实训场所不多、教学经费投入受限制的学校，电气装配实训台是一种理想的职业教育实训设备。

一、设备技术指标
1. 外型：整体尺寸1680mm×700mm×1670mm；
2. 实训台架的材料：钢板结构；
3. 电源：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线 380V 接插式2组、220V接插式2组。
4.整流二极管：提供整流二极管1N5408四个，用于能耗制动电路。
5.可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
6.各种规格的电阻
提供75Ω/75W功率电阻三个，用于降压启动电路。
提供10Ω/25W功率电阻一个，用于能耗制动电路。
7. 接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
8. 保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
二、 设备结构功能
电气装配实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1.以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3、实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。
4、网孔板：采用数控冲床精加工而成，网孔分布合理、均匀。孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5MM，大小774*580MM
三、参考实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
四、全室参考配置表（以20台/40座为例）

序号	名称	每台数量	全室数量	单位	备注
1	控制屏	1	20	套
2	实训桌	1	20	张
3	学生凳	2	40	张
4	网孔板	2	40	块
5	器材配备	1	20	套	见表一

表一每套器材配备配置清单

序号	名称		型号与规格	数量
1	电器元件	单相电度表	DD862-2	2
		单相闸刀开关	HK8	2
		拉线开关	4A/250V	2
		平灯头	6A/250V	4
		园形插座	T3-10	2
		电流互感器	LQG-0.5	2
		墙壁开关座		4
		声控开关	118-B30	2
		低压断路器	DZ108-20/10	2
		螺旋式保险盒	RL1-15/3A	6
		直插式保险盒	RT14-20/2A	4
		交流接触器	CJX2-0910	6
		辅助触头	F4-22	6
		热继电器	R16B-20/3	2
		通电延时时间继电器	ST3PA-B/380V（0-60S）	2
		时间继电器座	PF-083A	2
		3H铁壳按钮		4
		行程开关	LX9-222	4
		行程开关	LX9-001	4
		倒顺开关	K03-15	2
		日光灯管	Y210RR25/10W	2
		镇流器	13W	2
		日光灯座		4
		接线端子排	JF5-2.5/5	10
		G形导轨		2
		走线槽		3米
		螺丝		180
2	常用工具	压线钳		1
		数字万用表		1
		螺丝刀		2
		尖嘴钳		2
		剥线钳		1
3	电机	三相鼠笼异步电动机	380V/Y/△180W，单速	1
3	电机	三相双速异步电动机	额定电压:三相 AC 380,180W	1
4	网孔板		774*580MM	2
5	说明书			1
6	测电笔			1
