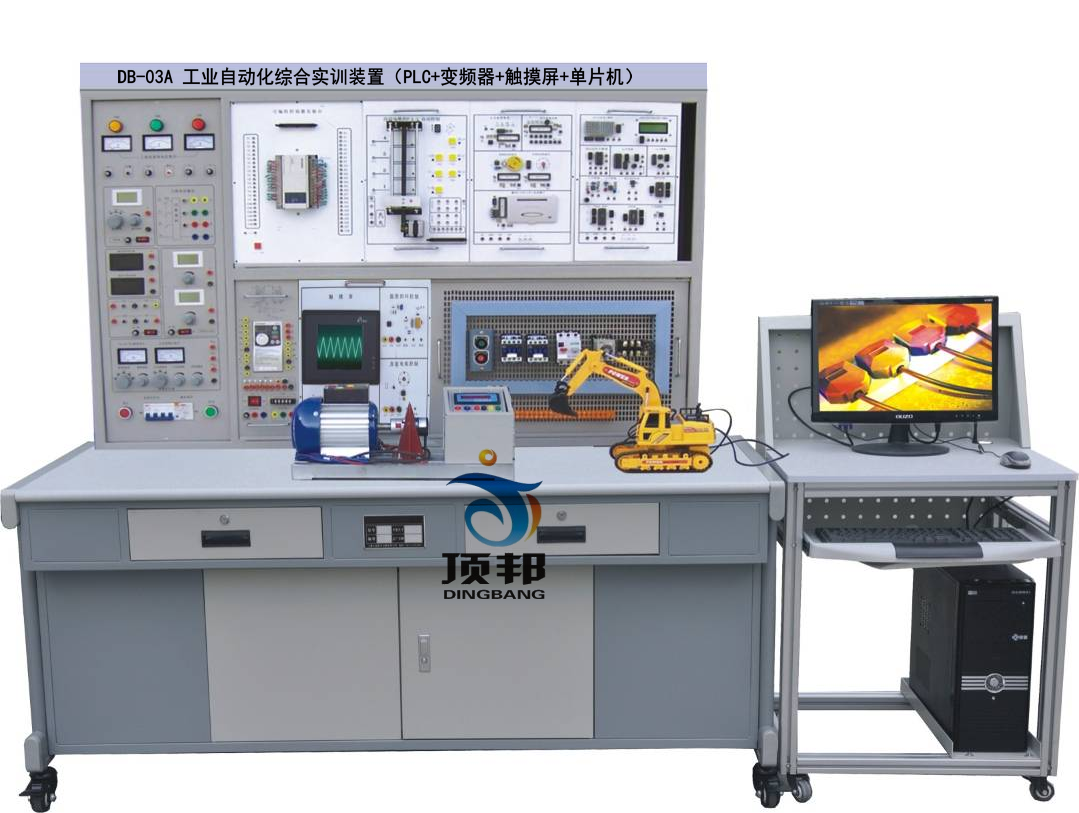

DB-03A 工业自动化综合实训装置（PLC+变频器+触摸屏+单片机）

工业自动化综合实训装置集PLC技术、微机控制技术与一体，即有形像的模型，又有生动具体的运转机构，实验操作方便，是各院校可编程控制器技术进行实物实验的理想模型。

一、产品特点
1、模块式结构，挂箱更换方便，便于组织各种实训项目及扩展新的实训功能。
2、适合就业前及岗前综合技能训练，适合高级工技能培训考核。
3、能进行小型工程项目设计、设备选型、安装调试、操作模拟。
4、只需三相四线交流电源即可投入使用，实训资源丰富、综合性强，有效节约实训用房。
5、安全性高，除配备电压型和电流型漏电保护器外，装置设有单片机全程监控的过载或短路软截止保护功能，确保设备和人身安全。
二、技术性能
1、输入电压：三相四线制～380V±10% 50Hz
2、工作环境：温度范围-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、外形尺寸：2100mm×750mm×1680mm
三、装置配备
（一）电源、信号源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝合金面板。为实训提供交流电源、直流电源、信号源、测试仪表、安全保护等。具体功能如下：
1、主控功能板
（1）三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
（2）设有450V指针式交流电压表三只，指示电源输入的三相电源电压。
（3）三相四线电源输出，具有单片机全程监控短路或过载软载止保护功能。具有短路、过载、告警等功能、故障排除复位后才能启动工作电源。
（4）装有～220V输出安全插座，为外部仪器提供安全工作电源。
2、直流电源
（1）一路直流0-30V连续可调直流电源、内置式继电器自动换档，多圈电位器连续调节，具有预设式限流保护功能，最大电流2A。
（2）提供±12V、+5V、+24V直流稳压电源，均有短路保护功能。
（3）恒流源一路：0-500mA连续可调，分2mA、20mA、500mA三档，具有输出开路，短路保护功能。
3、 功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
4、嵌入式多功能网络虚拟仪器（不需电脑配合使用）：
A、终端部分采用7寸彩色触摸屏（装学生实验屏上）同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。
B、基于LabVIEW虚拟仪器程序的编程方法，学生可自行设计各种虚拟仪器。
C、参数：
　　1）、双踪存贮示波器，多种同步方式，存贮深度可编程；
　　　　通道数：2路
　　　　带宽：20MHZ
　　　　分辨率：8位
　　　　电压范围：-10~+10V
　　　　存贮深度：64K
　　2）、双通道频谱分折仪；
　 3）、数字三用表，可测电阻、电流、电压等；
　　　　数字IO口
　　　　通道数：8路IO
　　　　输入电平：TTL
　　　　输出电平：TTL
　　　　电流驱动：20mA/通道
4）、四路智能远程电源控制
5）、数据具有上传与保存功能并能通过服务器显示
（二）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方。设有抽屉和元器件储存柜。
（三）实训组件
1、PLC实训组件
配置三菱FX1N-40mR主机，集成数字量I/O（24路数字输入，16路数字量输出），FX1N-485BD通讯模块，FX0N-3A模拟量模块（2路输入，1路输出），SC-09通讯编程电缆及输出转接口、开关等。
2、PLC实训模拟挂箱

3、变频器实训挂箱
配置三菱FR-D720S变频器，带有RS485通讯及BOP操作面板。
4、单片机实训挂箱
（1）DP–01 单片机实训挂箱（一）
LED点阵显示模块、点阵式字符液晶显示模块、8253定时计数器、A/D转换、D/A转换、V/F转换、F/V转换、串引EEPROM、EEPROM、Flash Rom、SRAM、I2C总线接口
（2）DP–02 单片机实训挂箱（二）
8251串引口扩展、232总线串引接口、单片机最小应用系统1、单片机最小应用系统2、拔码开关输出
（3）DP–03 单片机实训挂箱（三）
ISD 1420语音控制、IC卡读写接口、实时时钟/日历、USB接口、RS232转RS485接口
（4）DP–04 单片机实验挂箱（四）
8279接口电路、8255 I/O扩展、8155 I/O扩展、动态扫描显示模块、转换接口、MC14433、整列式键盘实验模块
（5）DP–05 单片机实训挂箱（五）
步进电机驱动程序示列、温度传感器与温度控制、汽车转弯信号灯/十字路口交通灯、数字频率计、看门狗。
（6）DP–06 单片机实训挂箱（六）
十六位逻辑电平显示、继电器控制接口、常用器件接口、八位逻辑电平输出、单项脉冲、扬声器、串引静态显示模块、查询式键盘。
（7）DP–07 单片机实训挂箱（七）
主功能逻辑笔、多功能密码锁、直流电动机驱动、步进电机驱动、微型打印机与单片机的接口
（8）DP–08 单片机实训挂箱（八）
单片机与CPLD实验、仿真器
5、触摸屏实训挂箱：
规格为7英寸，256色，昆仑通态，了解工业触摸屏的功能及使用方法，掌握PLC之间的通信知识，并掌握复位、置位、交替等功能键、图形（曲线）显示、动态画面跟踪在触摸屏中的实现方法。
6、网孔板及器件：
规格为420mm×600mm，在网孔板上学会电气控制系统中各元器件的布局规划、安装、调试技能，接近工业现场。器件配有：交流接触器3只、时间继电器1只、按钮3只、热继电器2只、断路器1只、接线排20孔。
7、电机导轨及光码盘测速系统
含光码盘测速系统（配有进口光电编码器）一套，不锈钢导轨1幅，道轨平整度好，无应力变形，同心度好。
8、工控组态软件一套：
打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
9、PLC仿真实训软件一套：
（1）通过PLASH虚拟环境实时显示PLC的运行状态
（2）PLC编程训练、PLC程序编写测试等功能
（3）实现PLC运行模拟，对错误程序进行检查
10、交流电机一台，380V Y/△
11、实训模型
挖土机实物模型一台：集PLC技术、微机控制技术于一体，即有逼真的模型，又有生动具体真实运转机构。
12、电力电子挂箱一套
13、传感器实训挂箱一套
四、实训项目
（一）PLC基本技能实训
1.PLC认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.PLC仿真实训
（二）PLC模拟控制应用实训
3.数码显示控制
4.抢答器控制（优先级、数值运算，具有声效功能）
5.天塔之光控制（闪烁、发射、流水型）
6.音乐喷泉控制（具有声效功能）
7.十字路口交通灯控制
8.水塔水位控制
9.自动送料装车系统控制
10.四节传送带控制
11.装配流水线控制
12.多种液体混合装置控制 13.自控成型机控制
14全自动洗衣机控制（具有声效功能）
15.电镀生产线控制
16.自控轧钢机控制
17.邮件分拣机控制
18.自动售货机控制
19.机械手控制
20.三层电梯控制
21.四层电梯控制（实物）
22.加工中心控制（实物）
（三）PLC实物控制实训
23.直线运动位置识别、运动轨迹控制、定位控制
24.步进电机运动控制 25.直流电机控制
26.挖土机的自动控制
（四）PLC高级技能实训（设计、安装、调试及检修）
27.三相电机点动控制线路
28.三相电机自锁控制线路
29.三相电机正反转控制线路 30.三相电机Y/△启动控制线路
31.三相电机顺序启动电气控制线路
32. C620车床的电气控制线路
（五）PLC、变频器、触摸屏综合应用技能实训
33.变频器功能参数设置与操作
34.变频器报警与保护功能
35.外部端子点动控制
36.变频器控制电机正反转
37.多段速度选择变频调速
38.变频器无级调速
39.基于外部模拟量(电压/电流）控制方式的变频调速
40.瞬时停电启动控制
41.PID变频调速控制
42.PLC控制变频器外部端子的电机正反转
43.PLC控制变频器外部端子的电机运行时间控制 44.基于PLC数字量控制方式的多段速
45.基于PLC模拟量控制变频开环调速
46.基于PLC通信方式的变频器开环调速
47.基于PLC通信方式的速度闭环控制
48.基于PLC模拟量方式的变频器闭环调速
49.变频器恒压供水系统的模拟
50.基于触摸屏控制方式的基本指令编程练习
51.基于触摸屏控制方式的LED控制
52.基于触摸屏控制方式的温度PID控制
53.PLC、触摸屏与变频器通信控制
54.基于MCGS的485总线网络通信技术
（六）单片机实训项目
1．存储器块清零
2．二进制到BCD码转换
3．二进制到ASCII码转换
4．程序跳转表
5．内存块移动
6．数据排序
7．P1口输入、输出实验
8．继电器控制实验
9．用74LS244读入数据
10．用74LS273输出数据
11．串行数据转换并行数据
12．并行数据转换串行数据
13．PWM转换电压实验
14．音频控制实验
15．8255输入、输出实验
16．8155输入、输出实验
17．5LED静态串行显示实验
18．6LED动态扫描显示实验
19．查询式键盘实验
20．阵列式键盘实验
21．计数器实验
22．定时器实验
23．8253定时器实验
24．外部中断实验
25．串行口通讯实验
26．ADC0809模数转换实验
27．DAC0832数模转换实验
28．MC14433模数转换实验
29．EEPROM外部数据程序存储器实验
30．SRAM外部数据存储器扩展实验
31．93C46串行EEPROM数据读写实验 32．电子时钟实验
33．电子琴模拟实验
34．打印机控制实验
35．汽车转弯信号灯控制实验
36．温度传感器温度控制实验
37．温度过程控制模拟实验
38．五相步进电机模拟实验
39．计算器实验
40．数字频率计实验
41．V/F转换实验
42．F/V转换实验
43．LED点阵显示实验
44．字符液晶显示屏控制实验
45．8279键盘扫描显示实验
46．看门狗实验
47．8251串行口扩展通讯实验
48．I2C总线读写实验
49．RS232转RS485实验
50．USB接口实验
51．十字路口交通灯控制实验
52．五功能逻辑笔实验
53．直流电机驱动调速实验（实物）
54．步进电机驱动实验（实物）
55．IC卡读写实验
56．实时时钟/日历控制实验
57．语音芯片控制实验
58．单片机与CPLD实验
59．8051与PC机串行口通讯实验
60．Flash Rom外部程序存储器实验
61．多功能密码锁实验


（七）传感器实训：
1．光电式传感器的转速测量实验
2．光电式传感器的旋转方向测量实验
3．温度传感器及温度控制实验（AD590）
4．温度传感器温度特性实验（AD590）
5．压阻式压力传感器的特性实验
（八）电力电子项目实训
1）、单结晶体管触发电路（综合应用项目）
2）、晶闸晶闸管单相半控桥式整流电路（电阻负载）的调试与分析
3）、晶闸管单相半控桥式整流电路（电阻电感负载）（反电势负载）的研究
4）、IGBT管直流斩波电路的调试与分析
5）、双向晶闸管单相交流调（调光台灯）电路的制作与调试（综合应用项目）

DB-03A 工业自动化综合实训装置总体配置表
