减速器是一种由封闭在刚性壳体内的齿轮传动、蜗杆传动、齿轮-蜗杆传动所组成的独立部件,常用作原动件与工作机之间的减速传动装置。在原动机和工作机或执行机构之间起匹配转速和传递转矩的作用,是一种相对精密的机械。
减速器的种类繁多,按照传动类型可分为齿轮减速器、蜗杆减速器和行星齿轮减速器;按照传动级数不同可分为单级和多级减速器;按照齿轮形状可分为圆柱齿轮减速器、圆锥齿轮减速器和圆锥-圆柱齿轮减速器;按照传动的布置形式又可分为展开式减速器、分流式减速器和同轴式减速器。

通过制减速器模型,我们可以更好地了解减速器的工作原理和结构特点,提高动手能力和实践经验,同时也能够为教学和研究提供帮助。希望更多的人能够参与到减速器模型的制作和研究中来,为推动机械传动技术的发展做出贡献。
实训内容包括:典型零部件的三视图绘制、零件的表达方式、标准件的绘制、机械装配体的拆装和绘制及拆装和测绘工具的使用。本实训室作为制图课程的实训基地,制图课程中的技能训练部分都要在此进行。首先可以进行零部件的测绘,把零件进行分类,绘制所有图形的三维和平面图,让学生进行作业和训练;其次,还有配置一部分装配体,进行拆装和测绘。

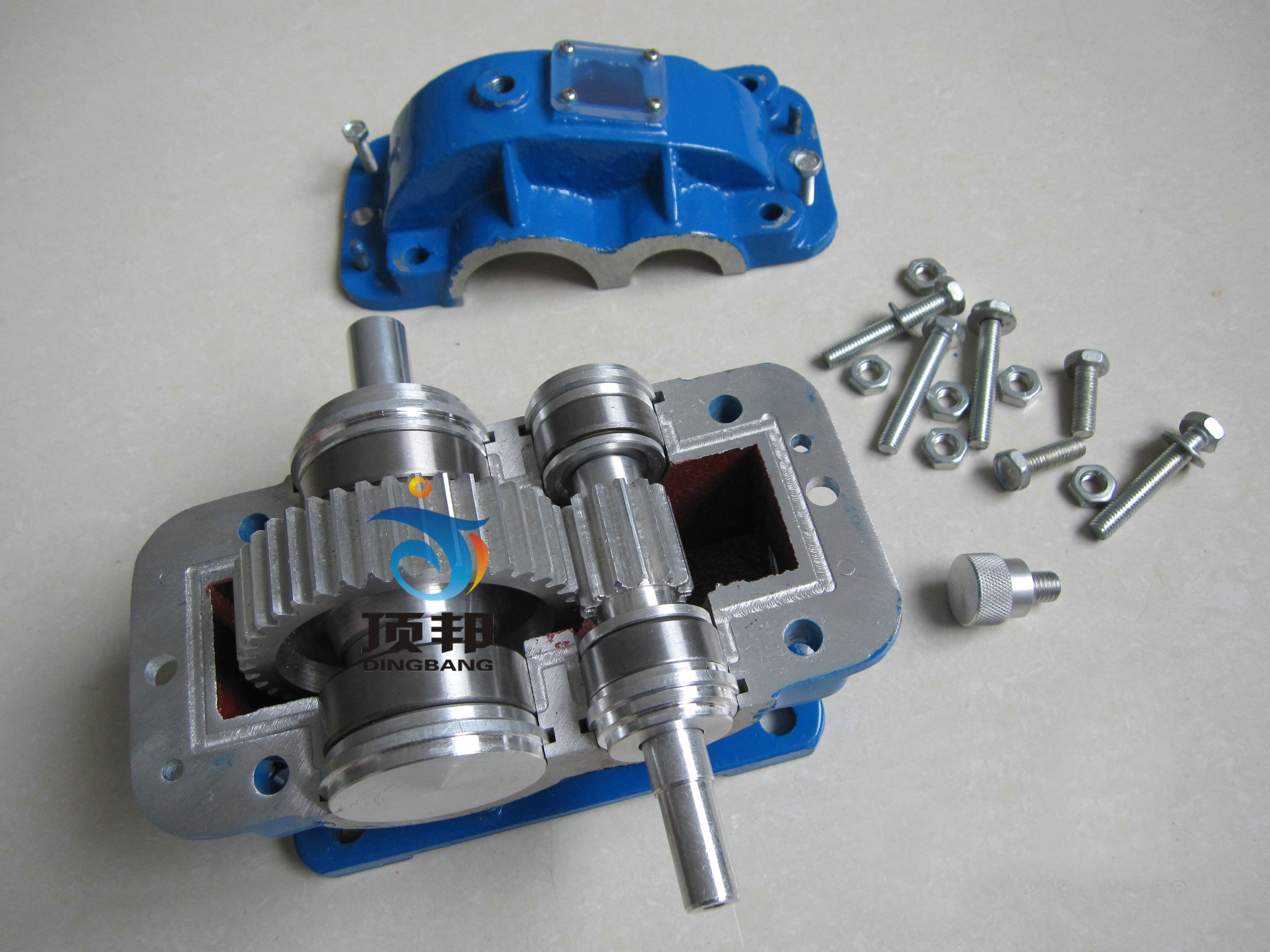

减速器模型

减速器模型


序号型号    参考尺寸数量

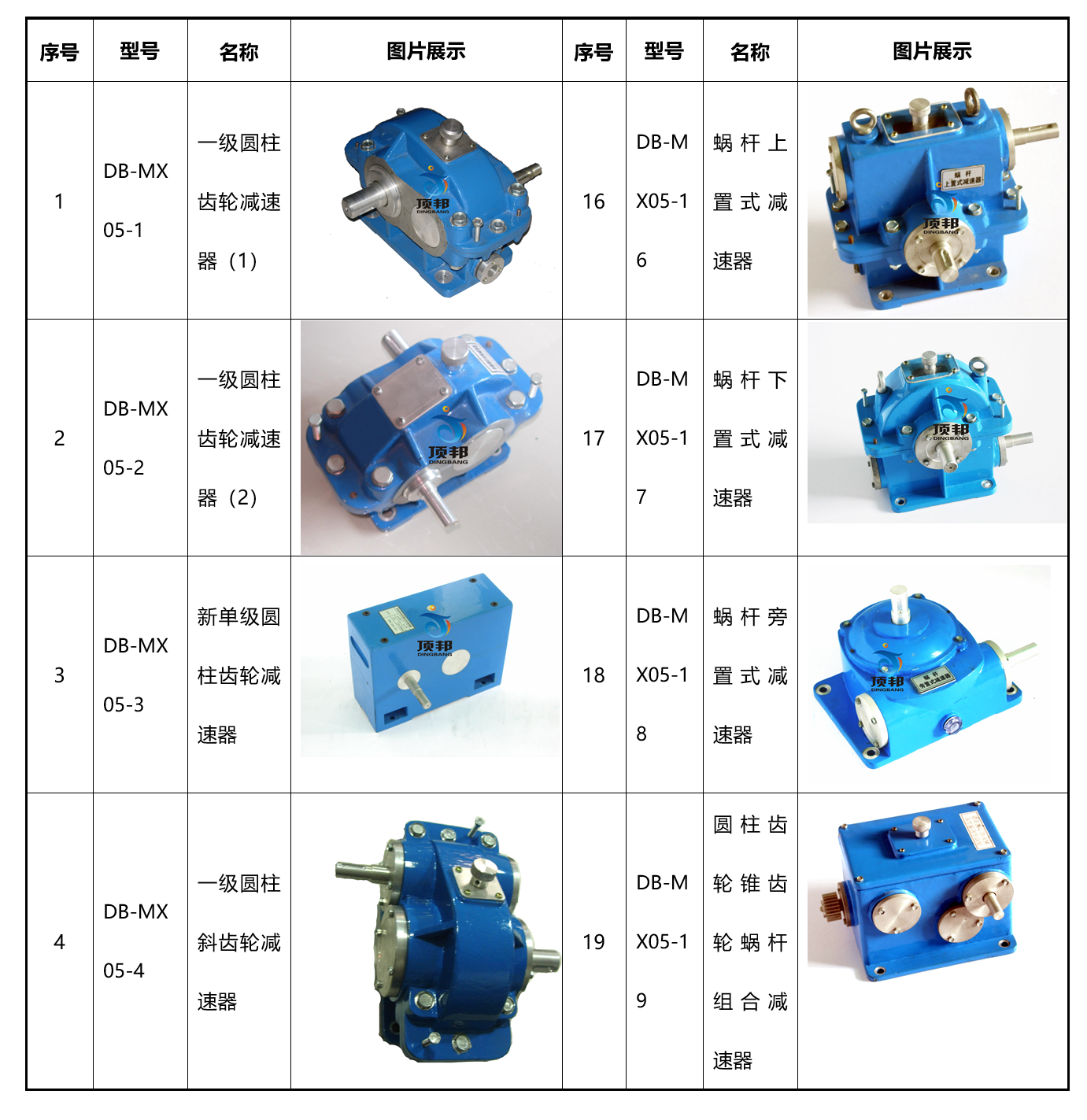

1DB-MX05-1一级圆柱齿轮减速器(1)230×200×1701均可测绘铝制
2DB-MX05-2一级圆柱齿轮减速器(2)200×190×1601均可测绘铝制
3DB-MX05-3新单级圆柱齿轮减速器230×220×1051均可测绘铝制
4DB-MX05-4一级圆柱斜齿轮减速器200×230×1701均可测绘铝制
5DB-MX05-5一级圆柱人字齿轮减速器200×230×1701均可测绘铝制
6DB-MX05-6单级圆锥齿轮减速器230×180×2501均可测绘铝制
7DB-MX05-7展开式两级圆柱减速器285×250×1801均可测绘铝制

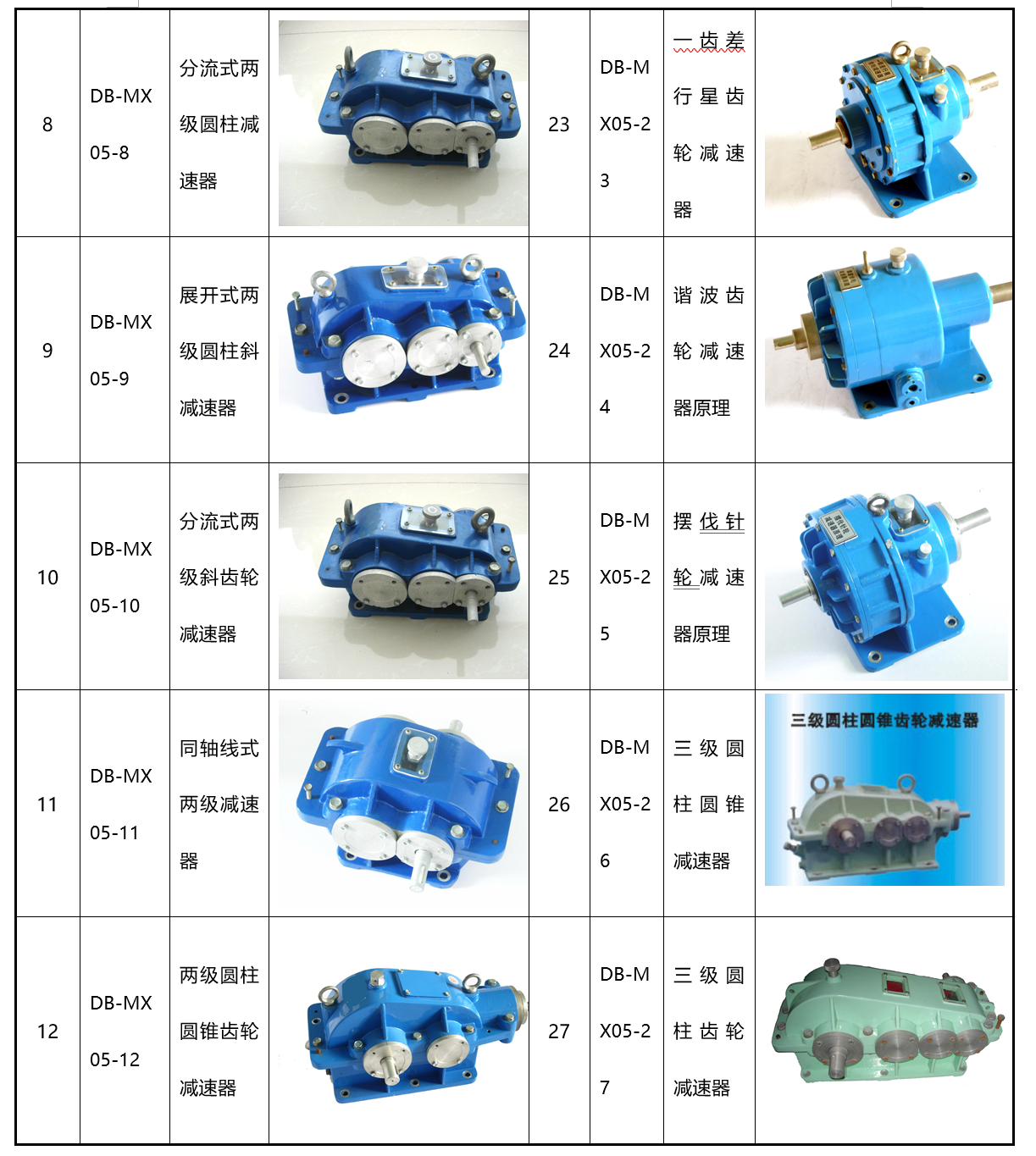

8DB-MX05-8分流式两级圆柱减速器300×260×1851均可测绘铝制
9DB-MX05-9展开式两级圆柱斜减速器285×250×1801均可测绘铝制
10DB-MX05-10分流式两级斜齿轮减速器300×260×1851均可测绘铝制
11DB-MX05-11同轴线式两级减速器280×260×1881均可测绘铝制
12DB-MX05-12两级圆柱圆锥齿轮减速器300×230×1801均可测绘铝制

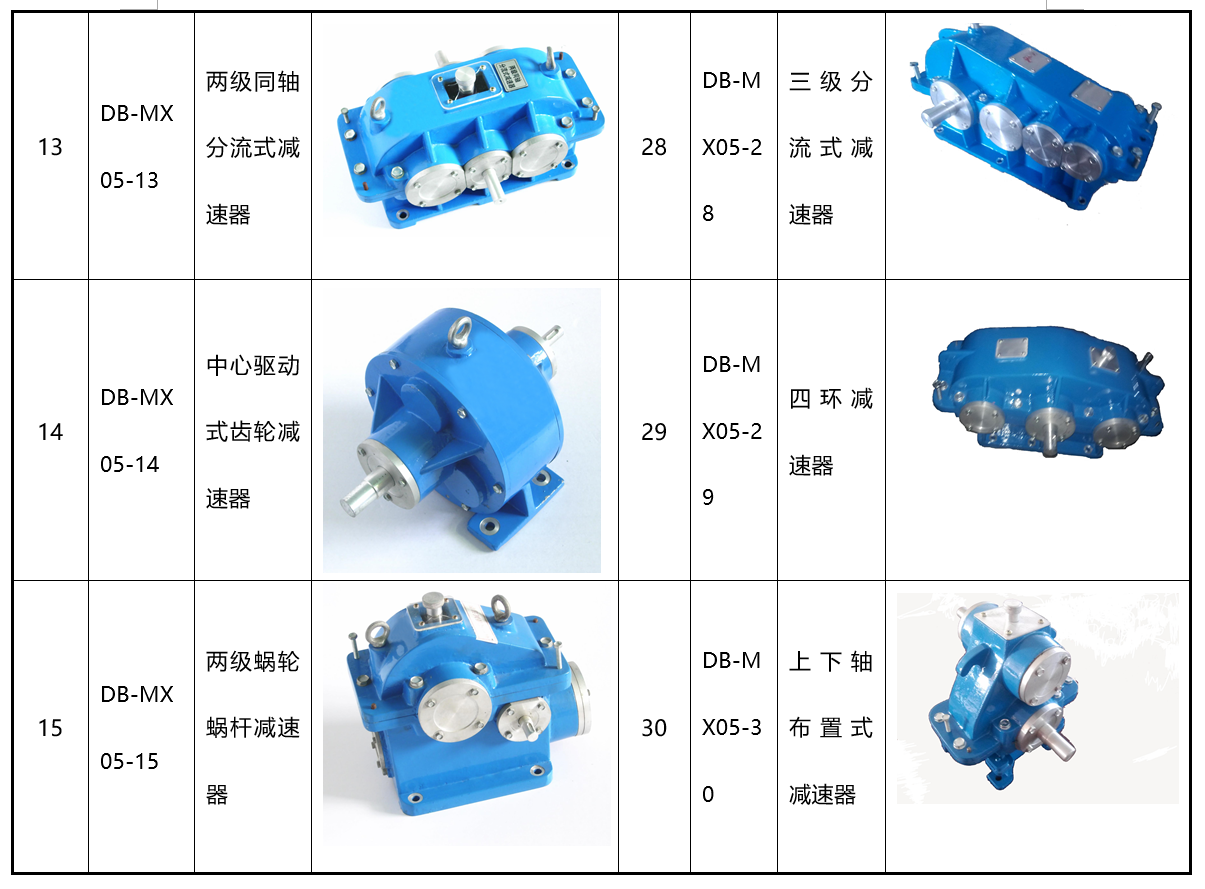

13DB-MX05-13两级同轴分流式减速器350×180×2601均可测绘铝制
14DB-MX05-14中心驱动式齿轮减速器210×300×2601均可测绘铝制
15DB-MX05-15两级蜗轮蜗杆减速器300×280×3001均可测绘铝制
16DB-MX05-16蜗杆上置式减速器280×210×2501均可测绘铝制
17DB-MX05-17蜗杆下置式减速器280×210×2501均可测绘铝制
18DB-MX05-18蜗杆旁置式减速器280×240×2001均可测绘铝制
19DB-MX05-19圆柱齿轮锥齿轮蜗杆组合减速器250×250×1901均可测绘铝制
20DB-MX05-20两级自动送料齿轮箱180×160×2001均可测绘铝制
21DB-MX05-21齿轮蜗杆减速器320×180×2751均可测绘铝制
22DB-MX05-22组合齿轮变速器320×310×1851均可测绘铝制
23DB-MX05-23一齿差行星齿轮减速器250×160×2801均可测绘铝制
24DB-MX05-24谐波齿轮减速器原理250×160×2501均可测绘铝制
25DB-MX05-25摆线针轮减速器原理250×160×2501均可测绘铝制
26DB-MX05-26三级圆柱圆锥减速器500×260×2801均可测绘铝制
27DB-MX05-27三级圆柱齿轮减速器500×260×2801均可测绘铝制
28DB-MX05-28三级分流式减速器500×300×2801均可测绘铝制
29DB-MX05-29四环减速器550×330×2401均可测绘铝制
30DB-MX05-30上下轴布置式减速器250×230×3001均可测绘铝制

减速器模型

减速器模型
减速器模型
减速器模型



友情提示:
1、货品验收:阁下收货时请检查减速器模型的货品外观,核实减速器模型的数量及配件,拒收处于受损状态的减速器模型;
2、质保:顶邦将为阁下提供减速器模型产品说明书内的质保条件和质保期,在质保范围内提供对减速器模型的免费维修,超出条件承诺时提供对减速器模型的有偿维修;
3、退换货:阁下单方面原因导致的减速器模型选型错误或减速器模型购买数量错误,造成减速器模型的退换货要求,将不被接受;
4、货期:减速器模型的发货期为参考值,如您需要了解减速器模型的精确货期,请与顶邦的销售人员联系;
5、如阁下对减速器模型有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关减速器模型的咨询。
