汽车电工电子实验箱-上海教学设备厂

产品分类

DB-X03 汽车电工电子实验箱

一、系统介绍
汽车电工电子实验箱是一款用于汽车电工、电子等课程的实践教学，实验的目的不仅巩固和加深学生对所学理论知识的理解，更重要的是训练学生的实践操作技能，培养学生的实践应用能力和创新能力，树立工程实际应用观念和严谨的科学作风。本产品小巧，便携，功能齐全。

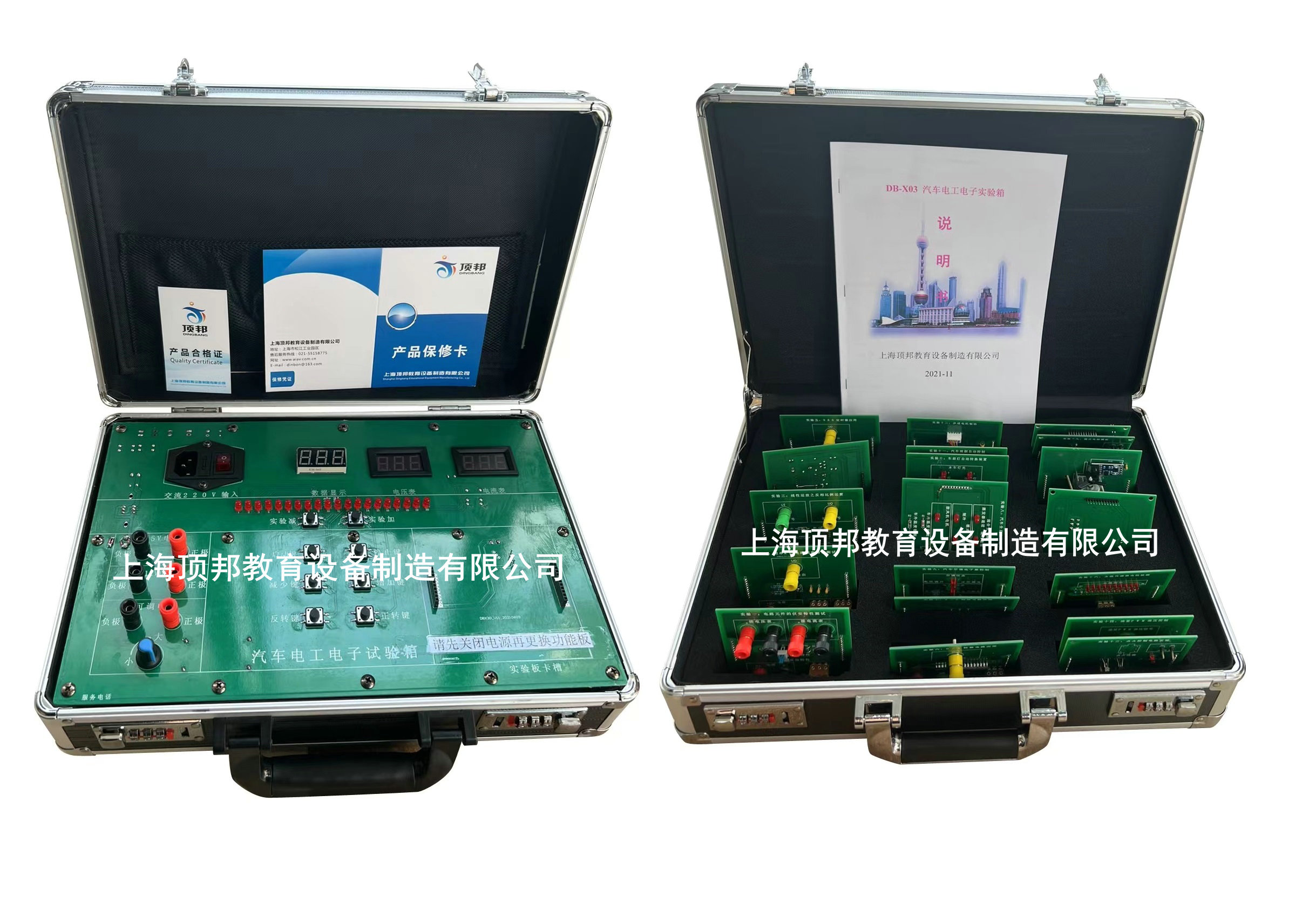

(参考图)

二、系统组成
便携式箱体、实验箱和附件箱相结合，配套20块实验模板，其中包括：电路元件的伏安特性测试模板；简单RC电路频率特性测试模板；线性运放电路模板；集成功率放大电路模板；555定时器应用模板；D/A转换电路模板；A/D转换电路模板；全自动空调模板；空调电子扇控制模板；车前灯自动转换装置模板；汽车雨刷自动控制器模板；步进电机驱动电路模板；点火控制模块；油泵PWM油压控制模块；燃油喷射系统模板；水温传感器电阻检测模板；车速传感器测试模板；函数信号发生板，电源板；数字电压表、数字电流表、逻辑电平开关。
三、系统功能
1. 元件和电路伏安特性实验：掌握U、A等曲线关系。
2. RC电路实验：掌握RC电路中电容充放电过程及RC电路频率响应。
3. 多种运放电路实验：掌握反向比例运算电路、同向比例运算电路、反向加法运算电路。
4. 运放电路功率实验：掌握运放功率的放大情况。
5. 可变PWM脉冲实验：掌握频率f、周期T关系，认识占空比可调的脉冲信号。
6. AD/DA转换实验：认识并掌握数字信号转化为模拟信号，模拟信号转化为数字信号。
7. 空调控制实验：认识并理解模拟转速、水温、压力传感器信号与空调运转的关系。
8. 模拟空调电子扇在不同水温及压力条件下的工作状态。
9. 汽车灯光和雨刷实验：学习车前灯在灯光照射下远光和近光的转化，雨刷工作原理。
10. 步进电机实验：学习步进电机工作原理，掌握可调频率控制信号与步进电机转速关系。
11. 汽车点火实验：学习汽车点火知识，掌握可调频率信号控制点火模块的工作原理。
12. 汽车喷油实验：学习汽车喷油原理和结构，观察喷油信号脉宽，实践模拟喷油过程。
13. 汽车水温检测实验：学习并掌握水温传感器温度与电压关系。
14. 汽车转速实验：观察汽车转速输入信号，显示模拟转速。
15. 波形发生实验：观察学习各种波形并让学生产生频率可调的正弦波，方波等信号。
16. 电源认识实验：提供+12V、+5V直流电源，1.2~35V 可调直流电源，15V交流电源。
四、实验项目
1. 电工电子箱认识实验
2. 电路元件的伏安特性测绘
3. 简单RC电路的过渡过程
4. 整流、滤波电路的测试
5. 集成运放的线性运算电路
6. 集成功率放大器
7. 555定时器的应用--多谐振荡器
8. 基本门电路
9. D/A转换电路
10. A/D转换电路
11. 全自动空调
12. 空调电子扇控制模块
13. 车前灯转换电路
14. 汽车雨刷器
15. 步进电机控制模块
16. 汽车点火电路
17. 燃油喷射系统控制模块
18. 水温传感器
19. 车速传感器
