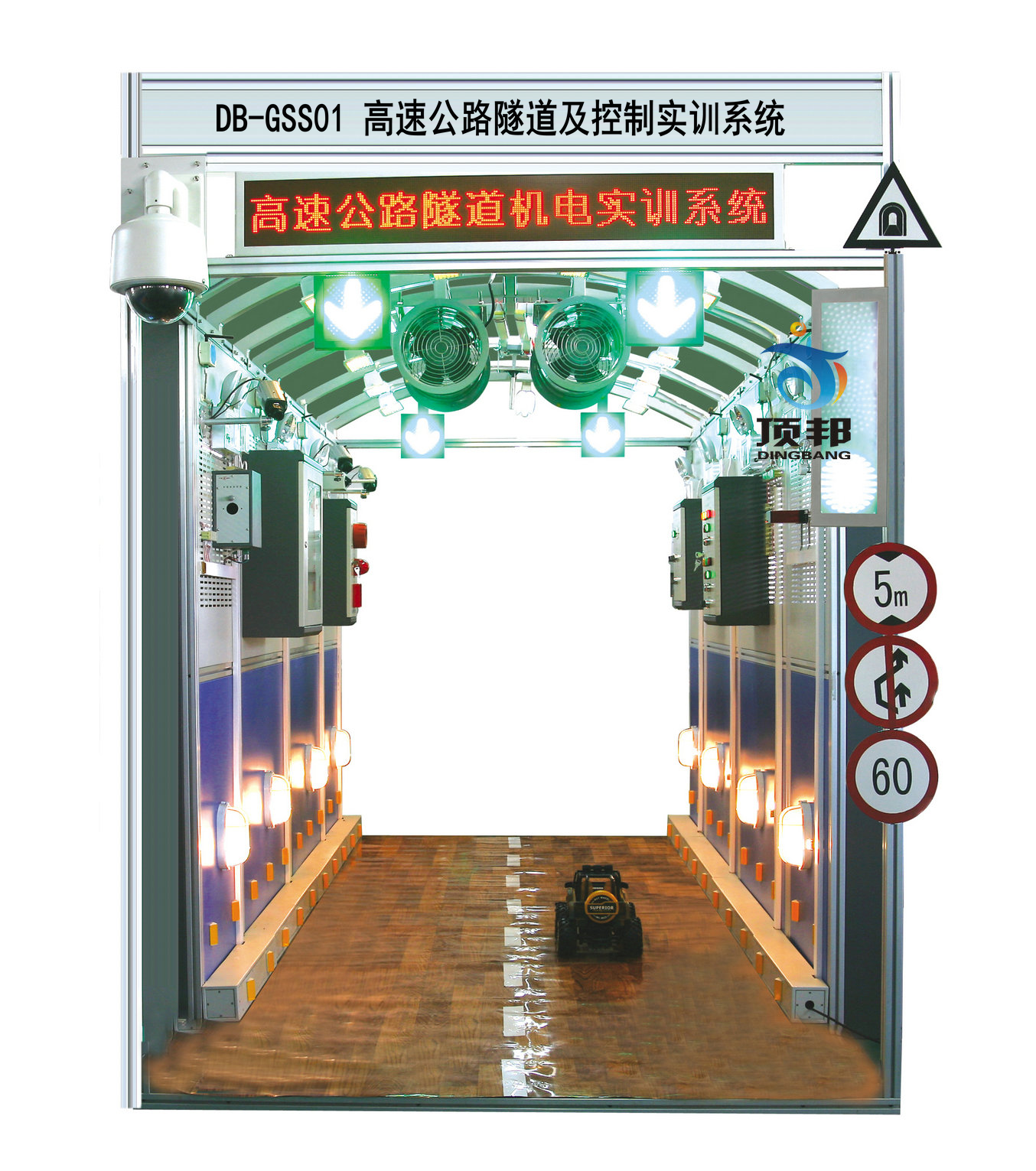

DB-GSS01 高速公路隧道及控制实训系统
一、系统概述 高速公路隧道及控制实训系统以高速公路隧道模型为框架,将高速公路隧道各个子系统(含通风、照明、消防、交通控制、监控子系统)完全放置于公路模型内进行设计,尽可能地体现高速公路隧道实际设计内容和形式。该产品是高速公路实训系列产品中的最重要、最复杂的产品之一,主要适用于“智能交通工程”、“公路运输与管理”、“高等级公路维护与管理”、“交通安全与智能控制”等相关专业的实训教学。 1.高速公路隧道及控制实训系统以模型设计为框架,按实际高速公路隧道的设计内容和形式进行设计,能真正满足交通类院 校对高速公路隧道的教学需求。 2.将高速公路中的隧道通风子系统、隧道照明子系统、隧道消防子系统、隧道交通控制子系统、隧 道监控子系统进行分开设计,实训层次更加清晰、方便。 3.对于一氧化碳(CO)及能见度检测器信号输出采用了情景模拟的形式设计,实训过程更加方便、形象。 4.隧道可变情报板和车道指示器的采用单片机编程和大型LED显示,学生在实训过程中还可以进行系 统的二次设计与编程。 5.除了完成隧道中各个子系统的设计与操作实训外,学生还可以在隧道中控室中进行控制器的编 程及上位机监控界面的组态设计。 三、技术参数 1.工作电源:AC380V±10% 50Hz 2.工作环境:环境温度范围为-20℃~+45℃ 相对湿度<85% 海拔<4000m 3.外形尺寸: L(沿隧道方面)×W(隧道宽度)×H(隧道高度)=4m×1.8m×2.3m 四、基本配置 1.隧道模型 隧道模型由隧道接近段和入口段模型、隧道基本段模型、隧道扩展段模型、隧道出口段模型四部分组成。隧道每一段模型框架均采用铝合金型材进行设计,其中除隧道接近段外,每一段模型由两面隧道墙体(每一面墙体的上部为设备安装网孔板,下部为实体)模型、人行道模型、顶棚(含顶部横梁)及地板组成。隧道接近段和入口段、隧道基本段、隧道扩展段、隧道出口段之间用连接块顺序相连。整个隧道模型的最高高度为2.3米,长度约为4米(含隧道接入段) 2.隧道通风子系统 隧道通风子系统主要有轴流风机、一氧化碳(CO)及能见度(VI) 模拟检测器、风速(WS)检测器、风机控制柜等设备。 3.隧道照明子系统 隧道照明子系统主要设备有光亮度检测器、模拟光源、应急照明灯、三防灯、顶棚灯、照明配电柜、照明控制器等。 4.隧道消防子系统 隧道消防子系统主要设备有手动报警按钮、火焰探测器、消防箱(含消防栓、水带、水枪、手提式CO2灭火器、手提式干粉灭火器等设备)、警号、消防控制器等。 5.隧道交通控制子系统 隧道交通控制子系统主要设备有车辆检测器、车道指示器、可变情报板、各种标志(如可变限速标志、限高标志、隧道标志等)、交通控制器等。 6.隧道监控子系统 隧道监控子系统由视频监控子系统和通风、消防、照明等系统和监控软件组成。其中隧道视频监控子系统主要有球形摄像机、彩色枪机、监视器、硬盘录像机、矩阵等设备组成。 7.隧道中控室 隧道监控中心主要设备有监控系统的监视器、矩阵、硬盘录像机、隧道各个子系统的控制器(西门子S7-200PLC及模拟量输入输出模块)、声光报警器、隧道检测器的仪表显示、隧道及隧道设备供电电源、变频器等设备等。 五、实训项目 1.隧道通风系统本地控制 2.隧道通风系统远程控制 3.通风系统设计与控制 4.隧道照明系统设计与控制 5.隧道火灾报警系统操作 6.消防设备的认识与使用 7.车辆检测器的应用 8.隧道交通灯的设计与操作 9.可变情报板的设计与操作 10.高速公路隧道交通诱导与控制策略编程 11.隧道标志的认知 12.球形摄像机的接线与调试 13.彩色枪机的接线与调试 14.矩阵的使用与控制 15.硬盘录像机的使用与控制 友情提示:
